SPIRALE

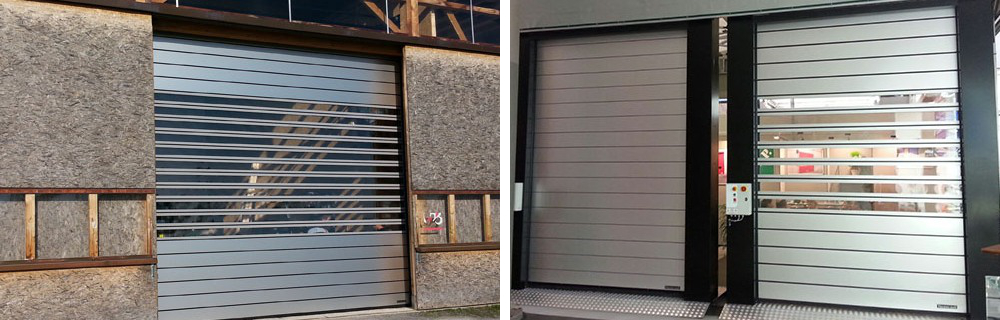

Szybkobieżna brama spiralna
- płaszcz bramy wykonany z profili aluminiowych anodyzowanych
- profile o podwójnych ściankach wypełnione są polistyrenem ekstrudowanym
- maksymalne wymiary 6000 x 5000h
- prędkość otwierania maks. 1,5 m/s, zamykania maks. 0,8 m/s
- izolacja termiczna około 1,2 W/m2K
- okablowanie plug and play
- listwa radiowa zabezpieczająca

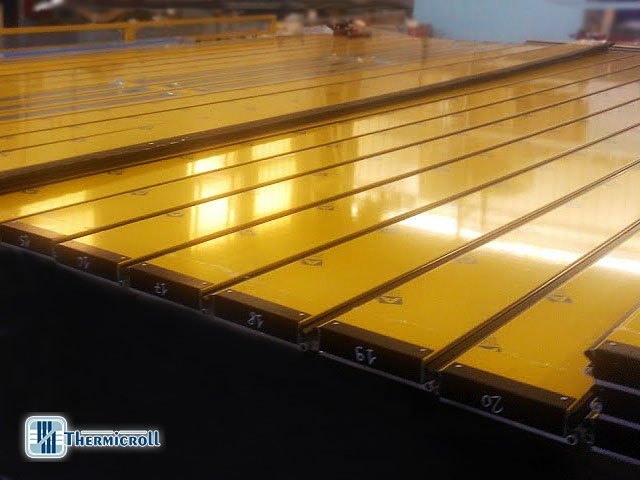

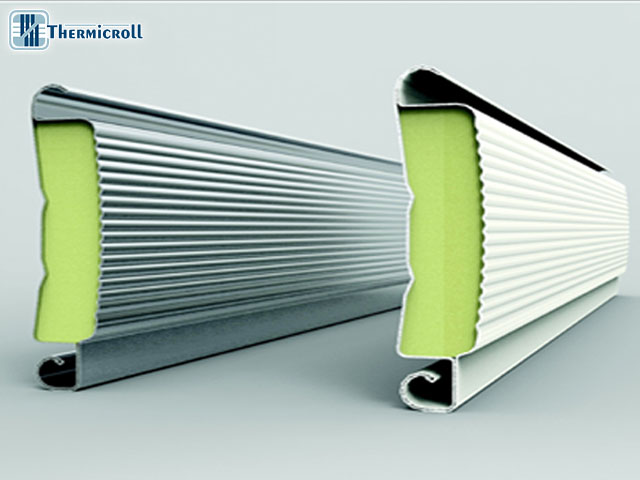

- Płaszcz bramy o gr. 42 mm z profili stalowo-aluminiowych anodyzowanych z wykończaniem gładkim ( kolor zbliżony do RAL 9006) lub stalowych w 9 kolorach do wyboru (RAL: 3000, 3003, 5010, 6005, 7016, 9010, 9006, 7001, 9005, 1013). Profile o podwójnych ściankach (gr. ścianki aluminiowej 1 mm, stalowej 0,7 mm) wypełnionych polistyrenem ekstrudowanym ( STYROFOAM ™) które zapewniają perfekcyjną izolację. Panele połączone są ze sobą aluminiowym ( stalowym) profilem zawiasowym i dwukomorowym wodoodpornym łącznikiem przednim.

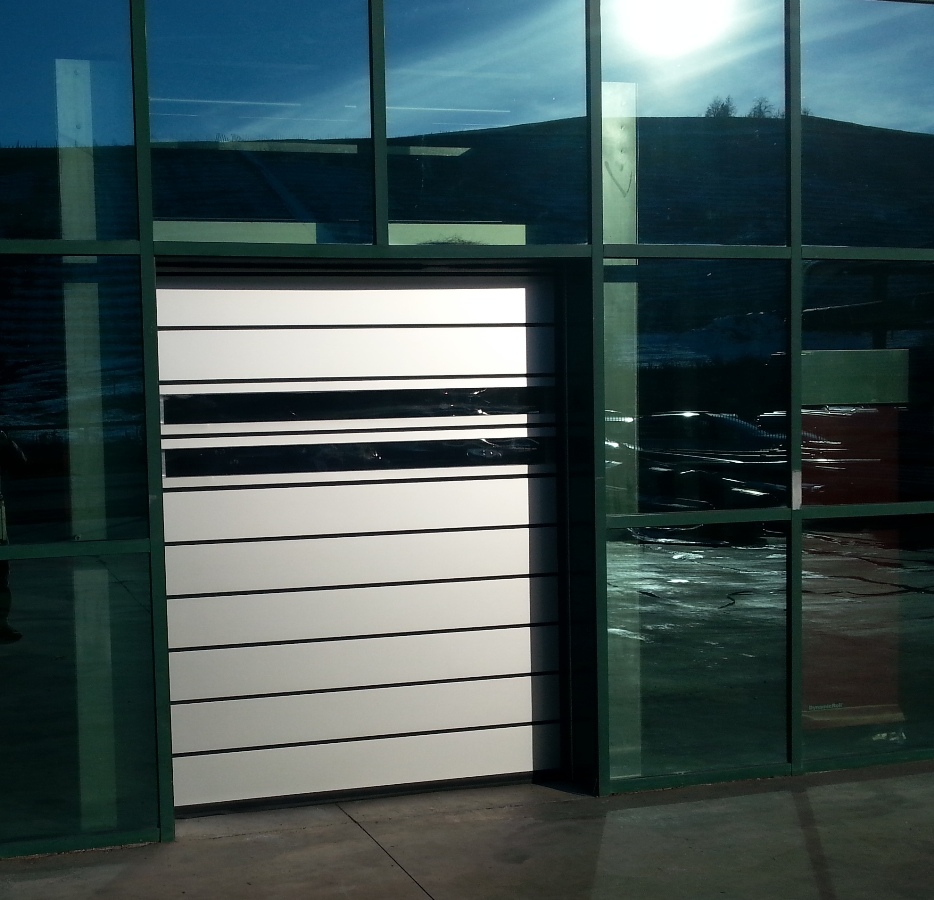

- Przeszklenia w formie paneli przeźroczystych wykonanych z poliwęglanu o wysokiej izolacji termiczno -akustycznej

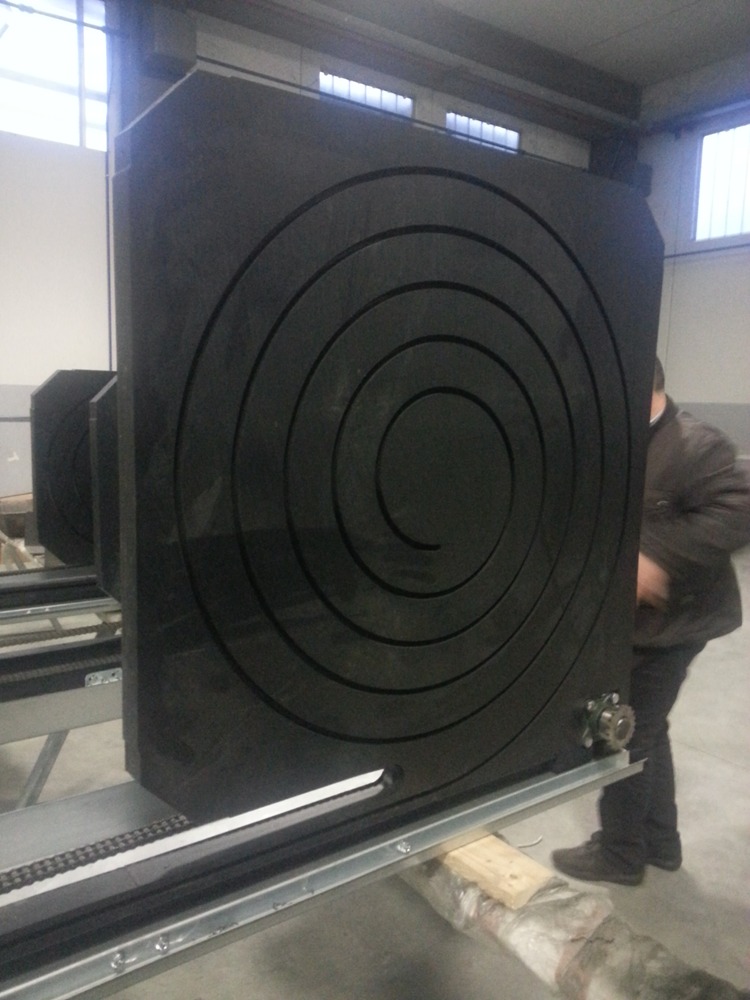

- Prowadzenie spiralne okrągłe wykonane z polietylenu o wysokiej gęstości (POLIZEN®) . Wys. prowadzenia dla bram o wys. do 4500mm – 1000 mm.
- Prowadzenie pionowe z prowadnic wykonanych z polietylenu o wysokiej gęstości (POLIZEN®).

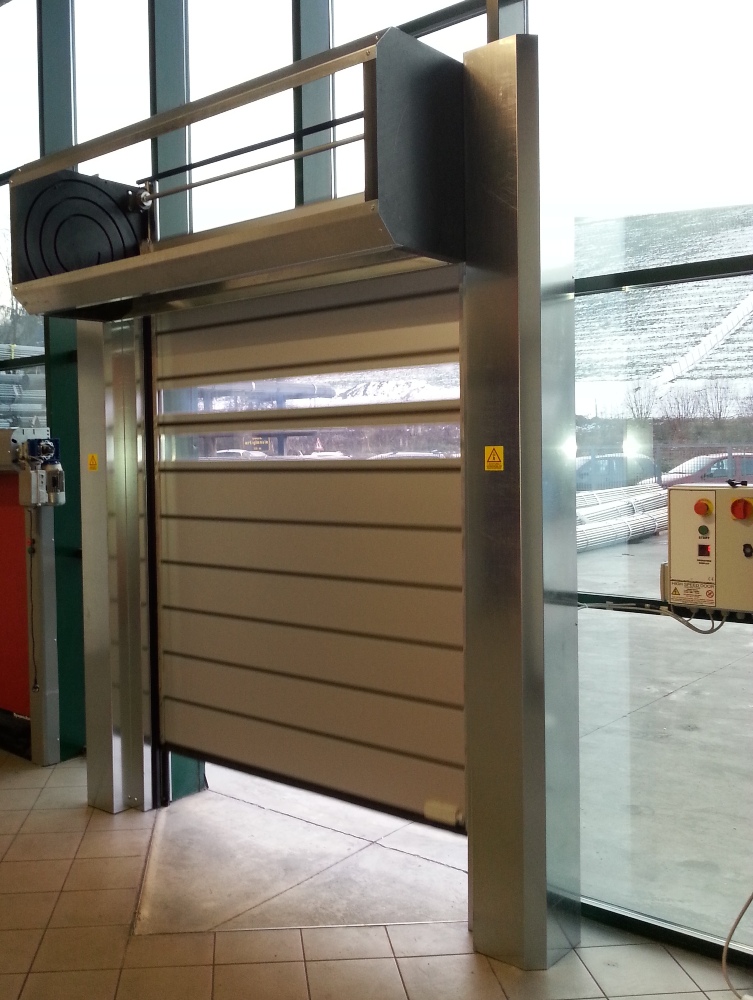

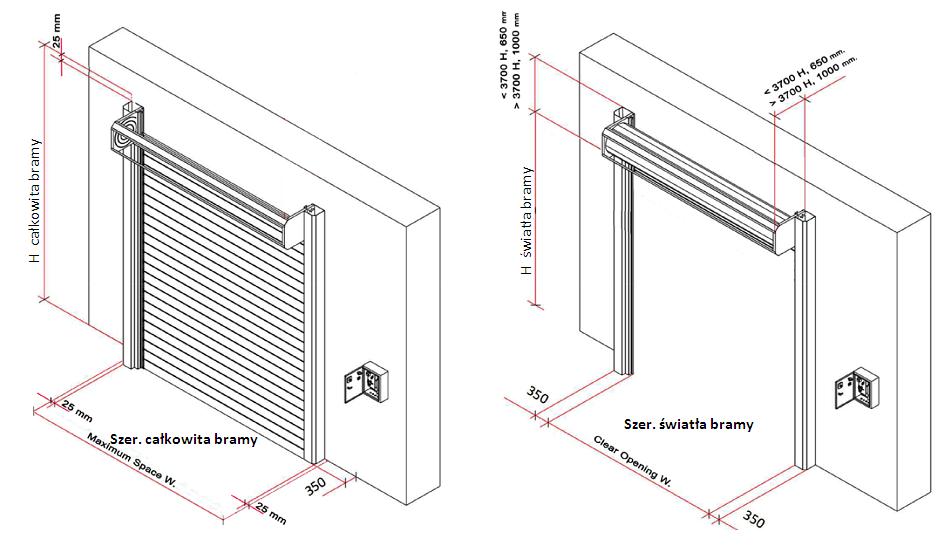

- Kolumny boczne wykonane ze stali ocynkowanej, opcjonalnie malowane na dowolny kolor. Szer. kolumn 310mm.
- Motoreduktor asynchroniczny BMP z hamulcem elektrycznym, 380 V, zaprojektowany specjalnie do użytku intensywnego.
- Przenoszenie siły napędu podczas otwierania i zamykania odbywa się poprzez podwójne łańcuchy boczne wyposażone dodatkowo w system przeciwwagi umożliwiający otwarcie bramy w nagłych przypadkach. Otwieranie i zamykanie dokonuje się poprzez bezpośredni nacisk silnika na najwyższy panel bramy. Gwarantuje to możliwość zamknięcia bramy również w przypadku silnych podmuchów wiatru.
- Centrala sterująca z inwerterem 380 V wyposażona w płytę logiczną o działaniu automatycznym i możliwością sterowania wszystkimi zabezpieczeniami niskiego napięcia.
- Enkoder impulsowy do zarządzania pozycjami krańcowymi oraz odcinkami zwalniania bramy. Pozwala on centrali sterującej diagnozować stan bramy, ilość cykli itp.
- Okablowanie plug end play ( szybko złączki) o IP 69.
- Fotokomórka wbudowana w barierę świetlną odporna na uszkodzenia o IP 67
- Bariera świetlna
- Izolacja termiczna panela około 1,2 W/m²K
- Wysoka izolacja akustyczna
- Prędkość otwierania max 1,5 m/s, prędkość zamykania max 0,8 m/s
- Temperatura pracy silnika -5°C do +50°C
- Wydajność w cyklach – 1.000.000 (wg EN 12604)
- sterowanie radiowe ( radio + piloty)
- radary (2 radary)
- detektor pętli indukcyjnej
- 2 przyciski pociągowe IP 67
- płaszcz bramy malowany jednostronnie na kolor poza standardem
- obudowa wału
| Maksymalne wymiary | 6000x5000h |
| Prędkość otwierania | max 1,5m/sec |
| Prędkość zamykania | max 0,8/sec |
| Współczynnik przenikania ciepła | 1,2 W/m2K |
| Zasilanie | 380 V |
| Temp. pracy silnika | -5°C do +50°C |
| Częstotliwość | 50/60 Hz |
| Wydajność w cyklach EN 12604 | 1 000.000 |
| Nazwa pliku | Data | Rozmiar |
| Katalog-Bram-Szybkobieżnych.pdf | 2016-01-22 | 6,924.38 KB |

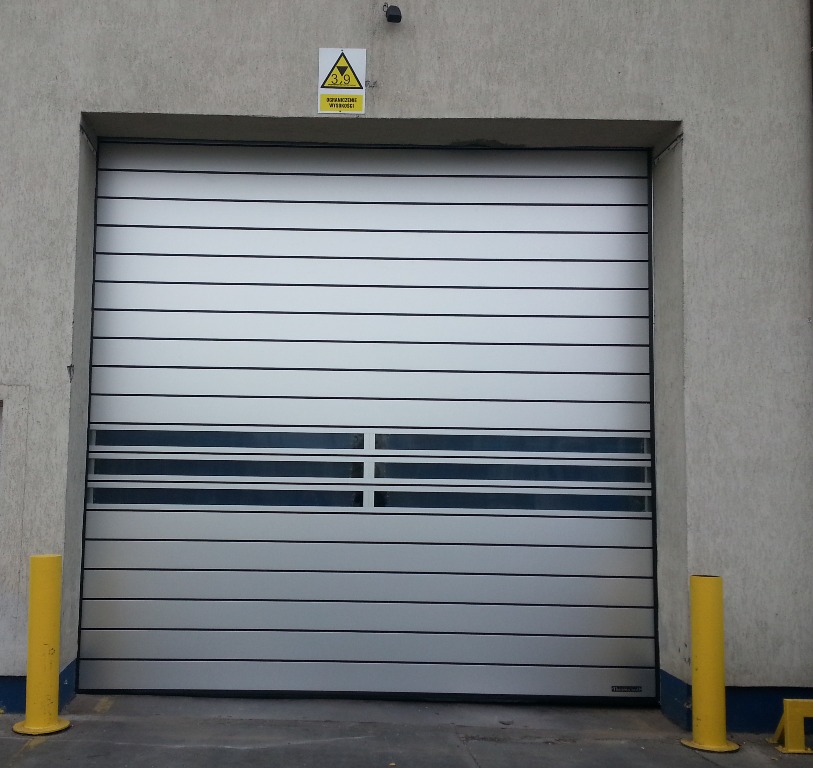

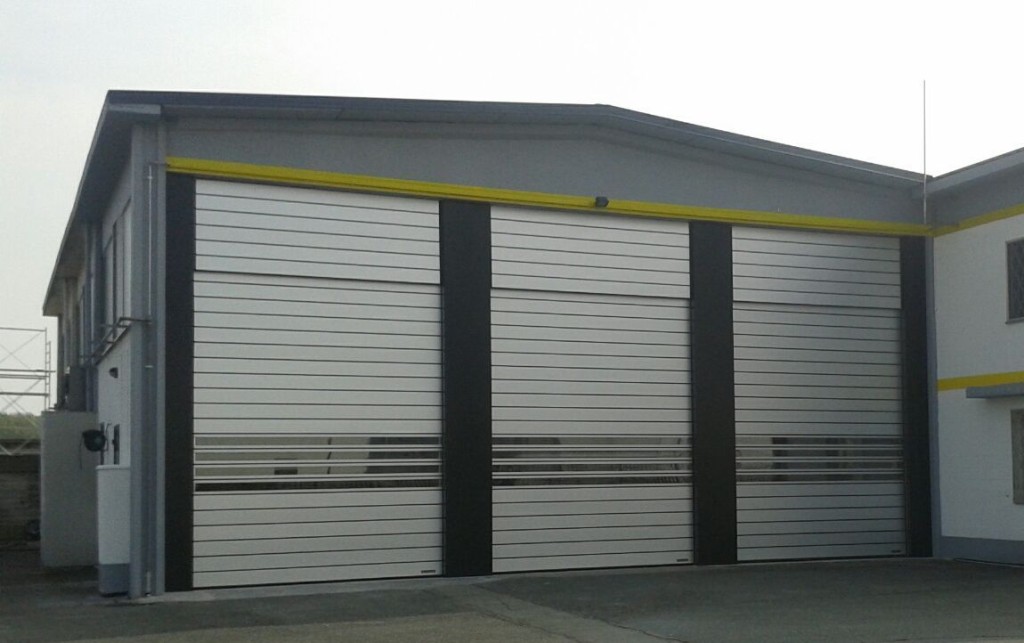

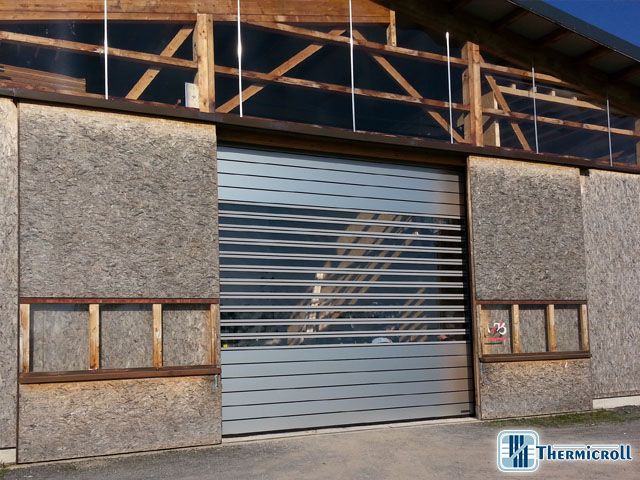

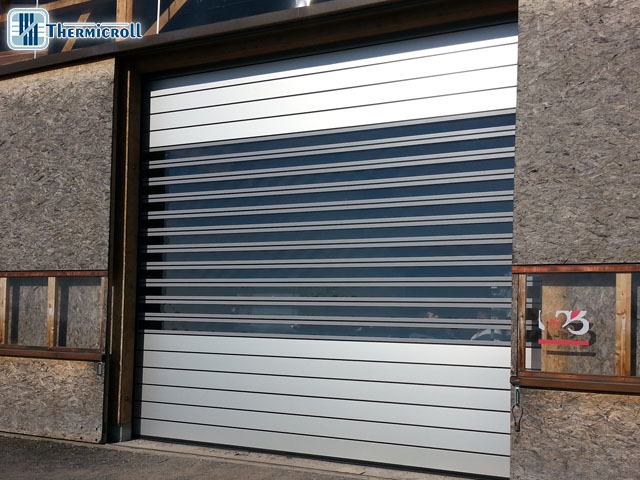

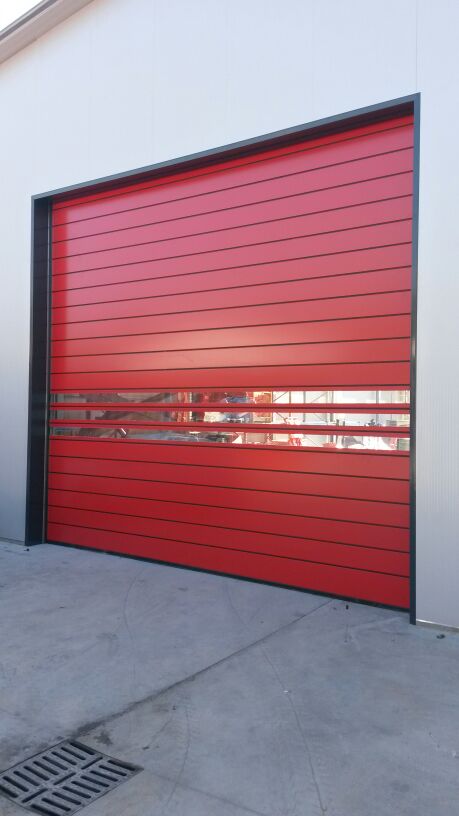

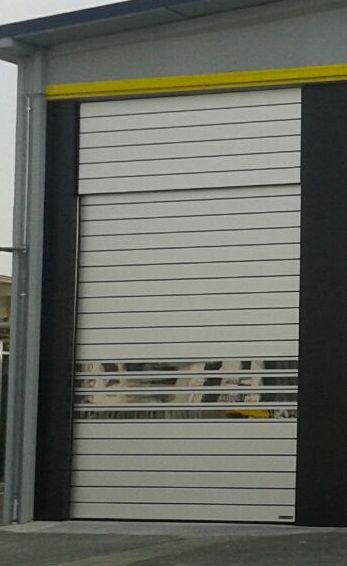

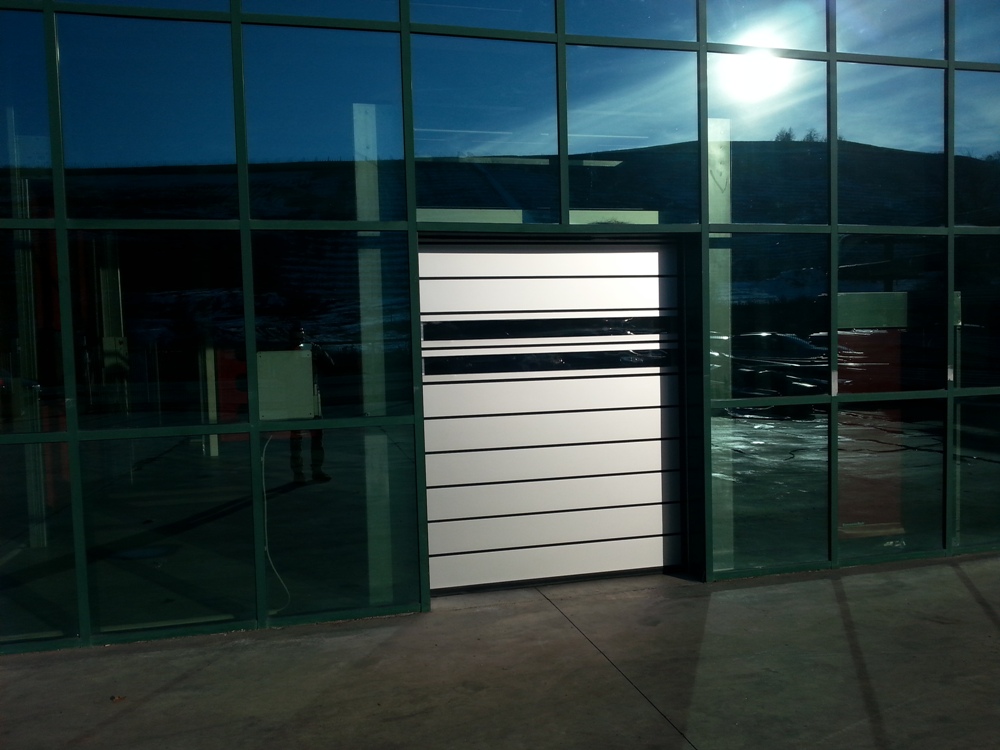

Galeria zdjęć
